Como realizar un cable UTP directo

Los pasos a seguir:

Video tutorial en YouTube : https://www.youtube.com/watch?v=MwnHavjBpe8

Paso 1:

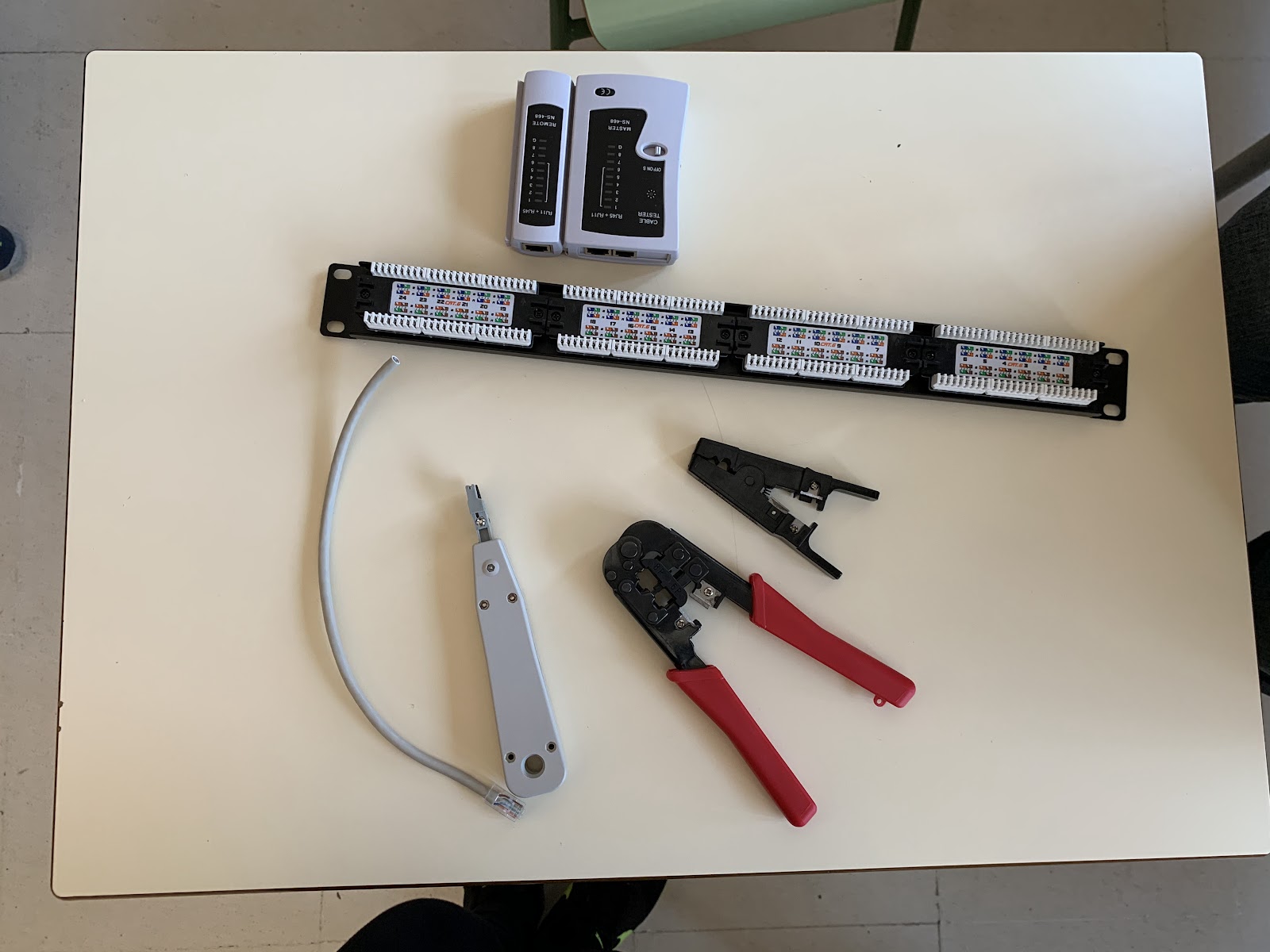

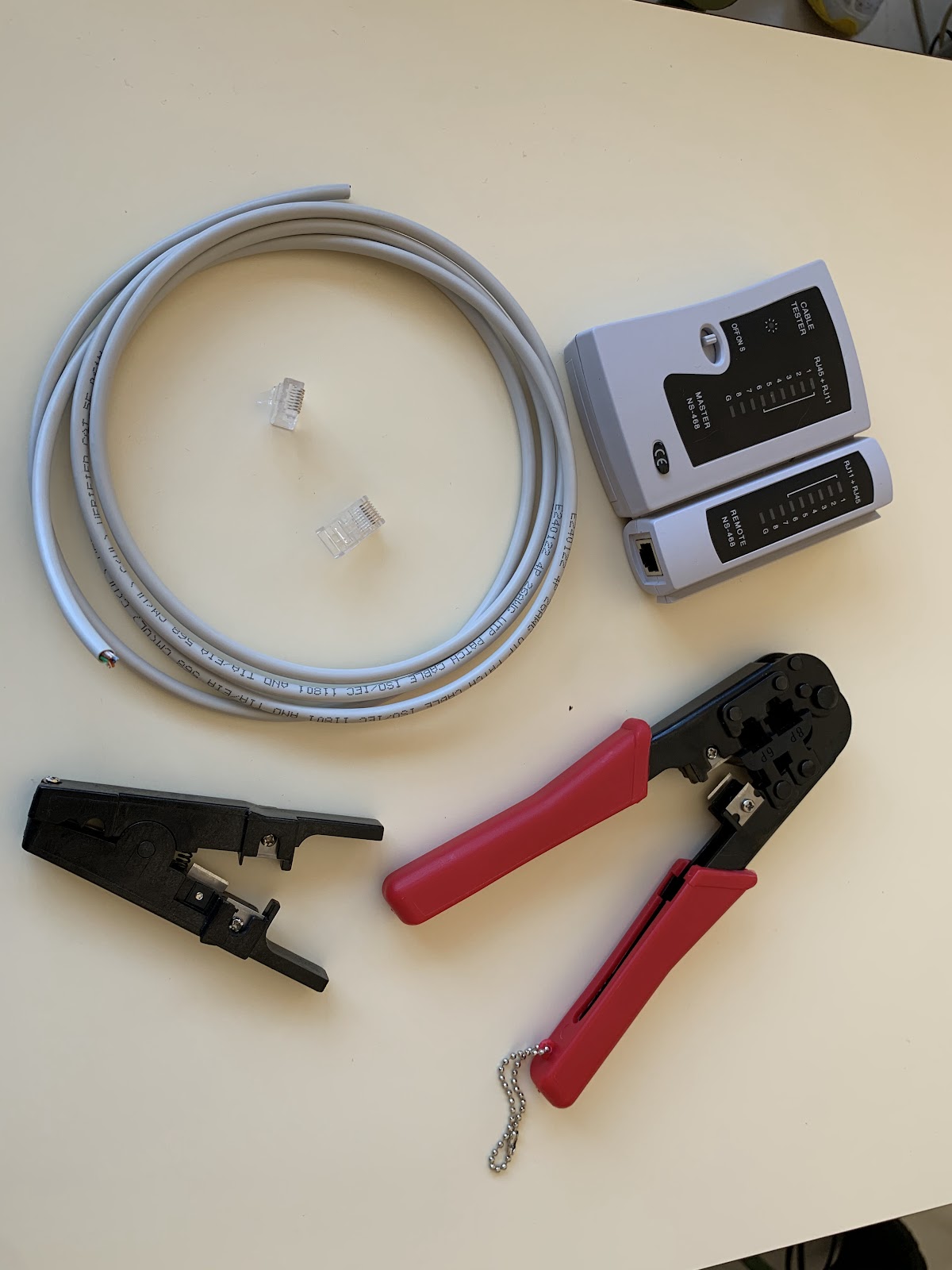

Preparar el material necesario: cable de par trenzado, tenemos uno de la categoría 6 U-UTP (La medida necesaria más unos 10cm por si debemos repetir el proceso de pelado o crimpado del conector RJ45 en alguno de los extremos),dos conectores RJ45, pelacables, tester de cable y una crimpadora RJ45.

Paso 2:

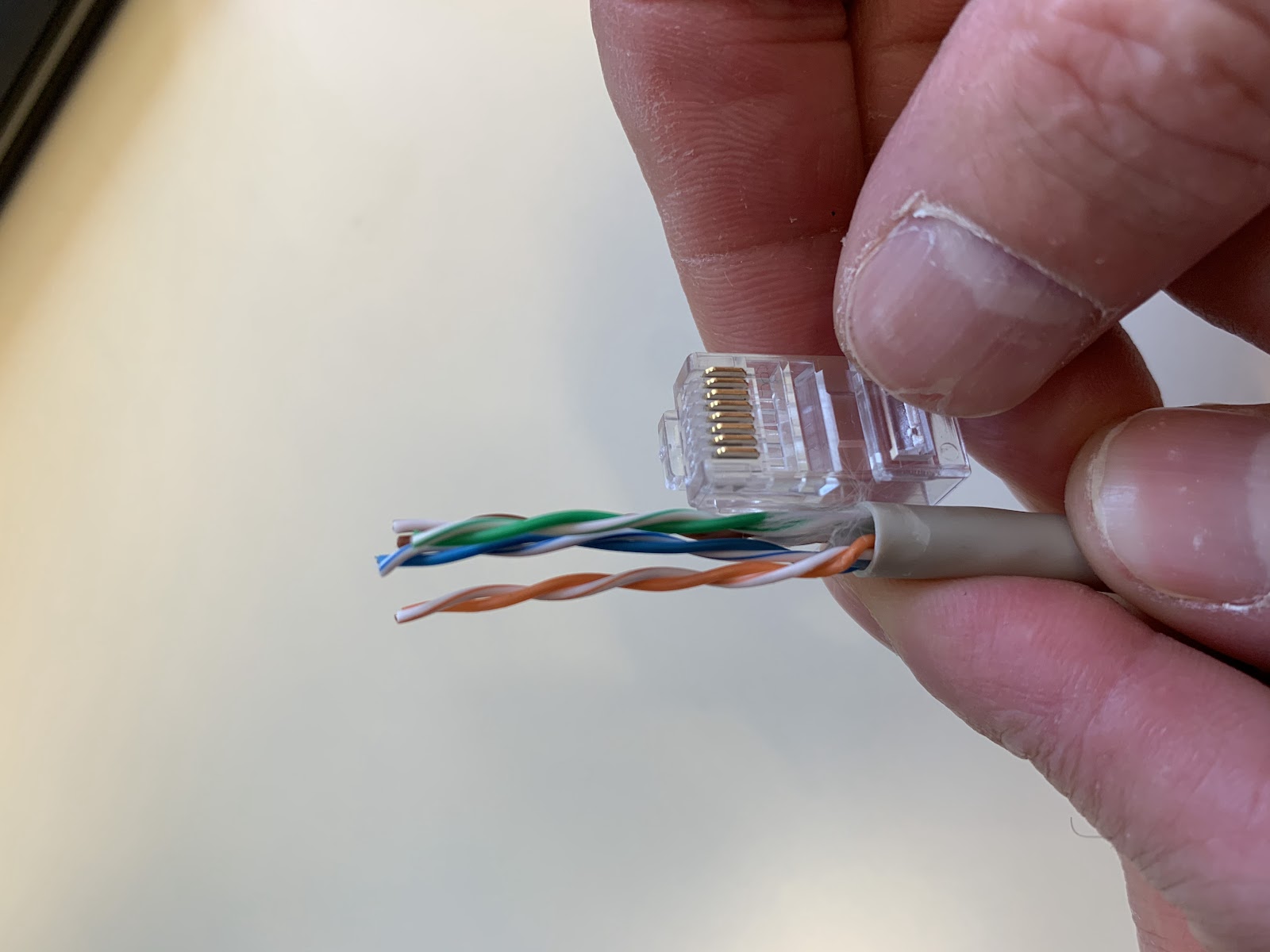

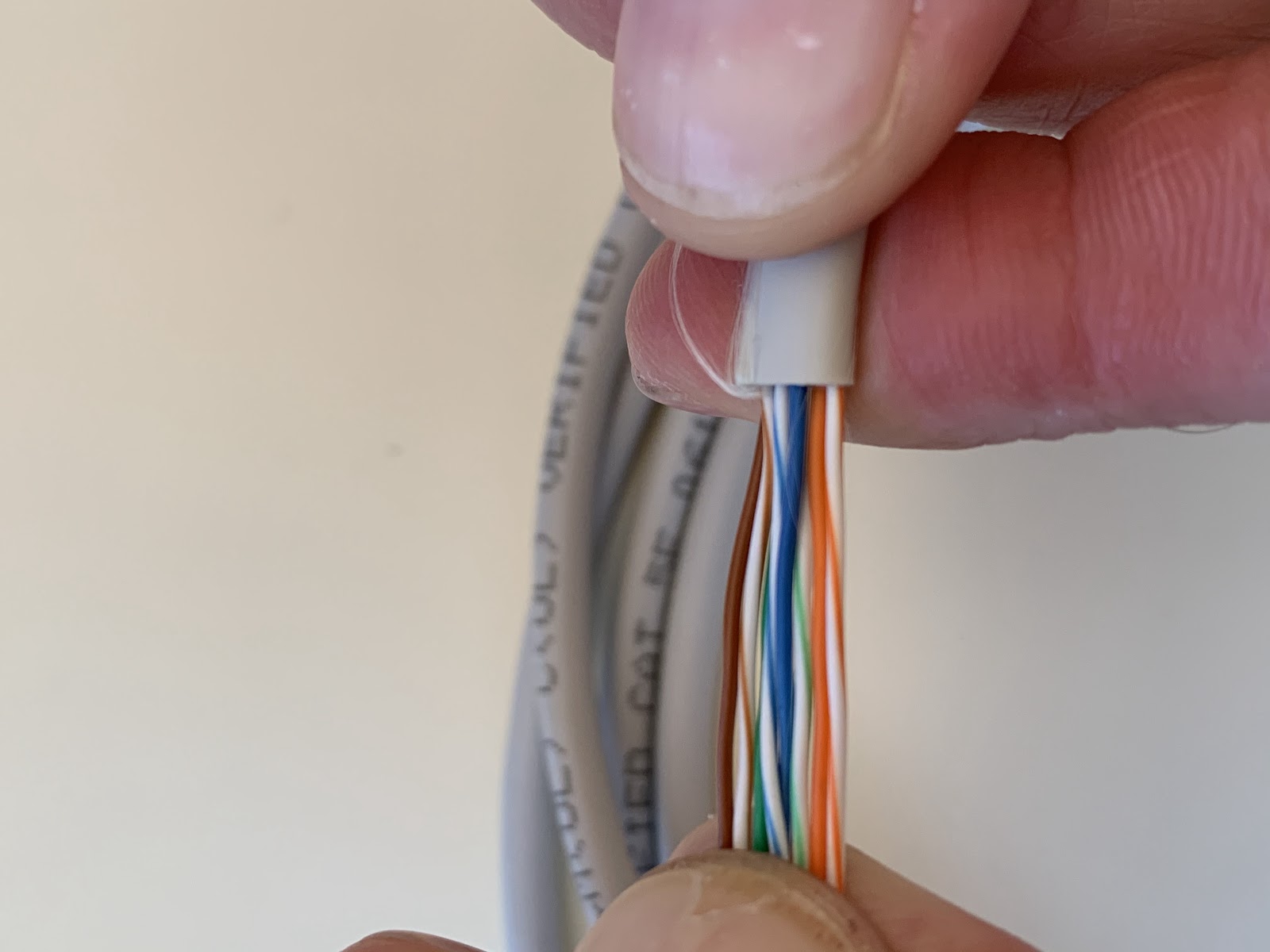

Cortamos aislante del cable con el pelacables, lo hacemos con cuidado sin dañar a los hilos de cobre del cable. Cuando ya está cortado el plástico protector  tiramos del aislamiento hasta dejar ver los 8 hilos cruzados en 4 pares.

Paso 3:

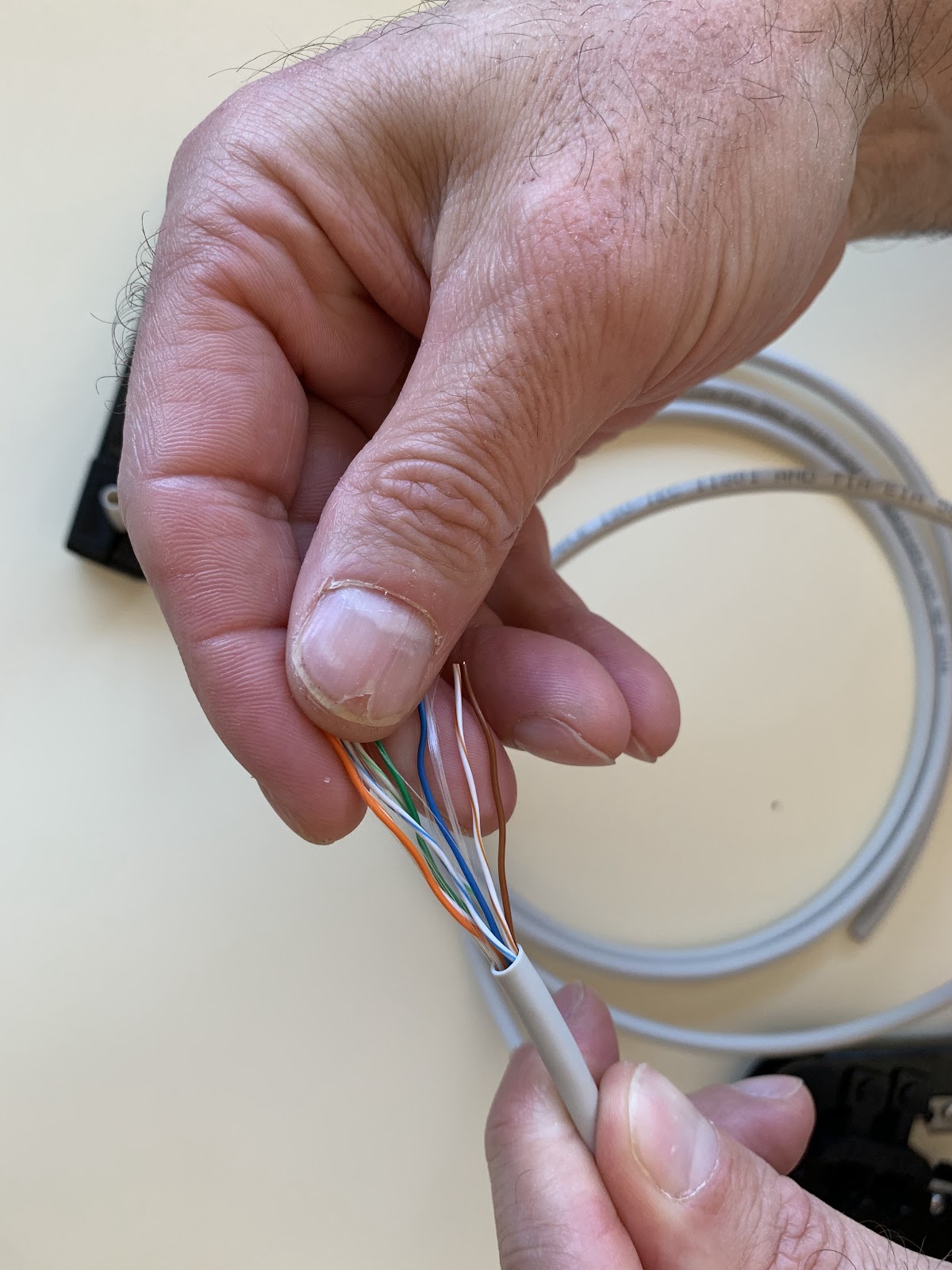

Desenrollar los cables del par trenzado y poner en el orden de la norma  T-568B, alisar el cable para después meter al conector RJ45.

Paso 4:

Cortamos la parte de cable que nos sobre usando los elementos de corte de la crimpadora,  el conector RJ45 nos da la medida del cable que debemos utilizar y el que nos sobra (una pequeña parte del aislante debe quedar dentro de conector para proteger el cable y dar robustez al mismo)



Paso 5:

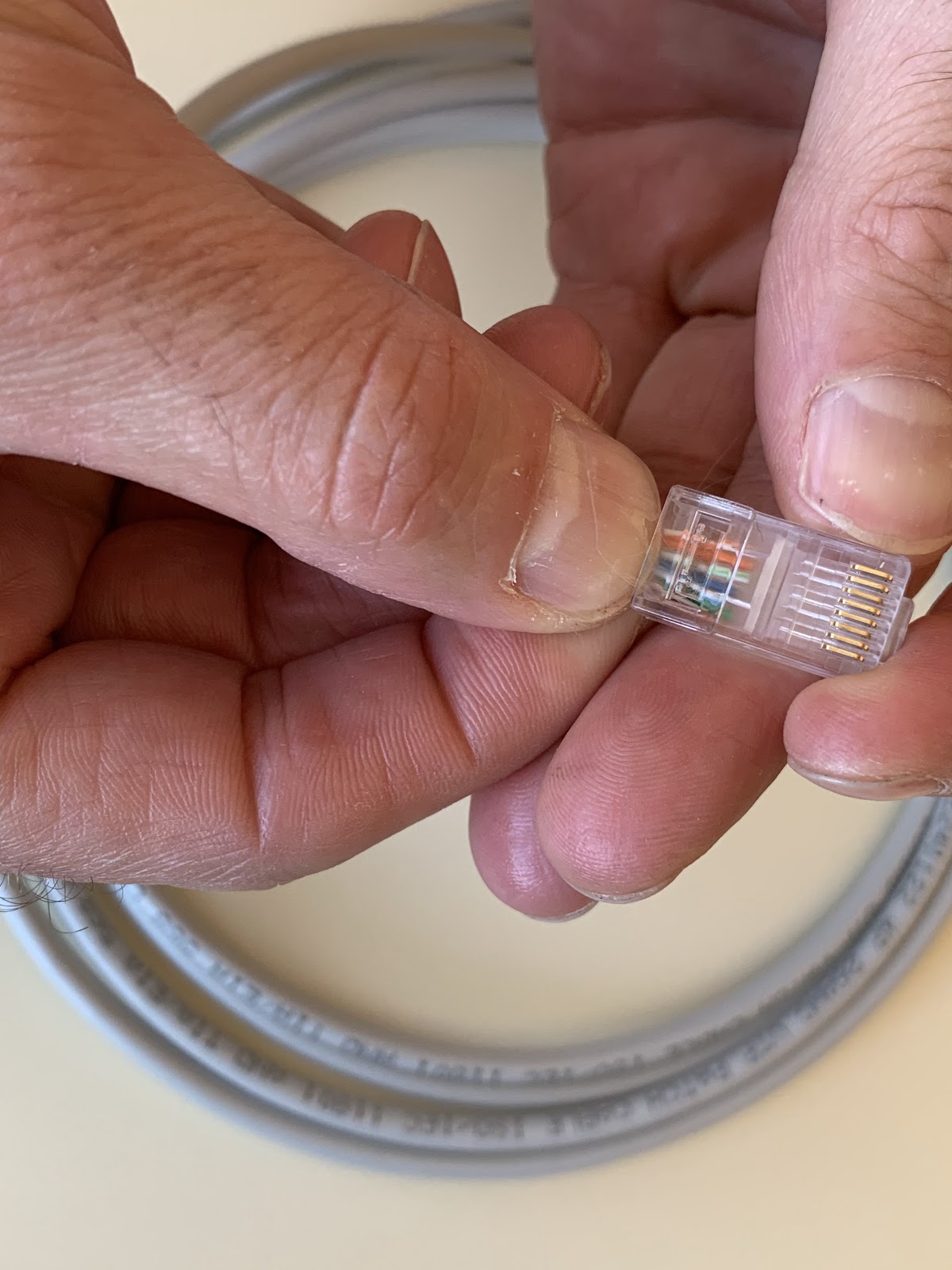

Revisamos que los cables están bien ordenados y los introducimos en el orden de la norma utilizada en el conector RJ45, con la patilla del conector hacia abajo, tal como se muestra en las fotografías.

Volvemos a revisar el orden de los cables de cobre una vez introducidos en el conector RJ45, ya que se pueden haber desordenado al introducirlos.



Paso 6:

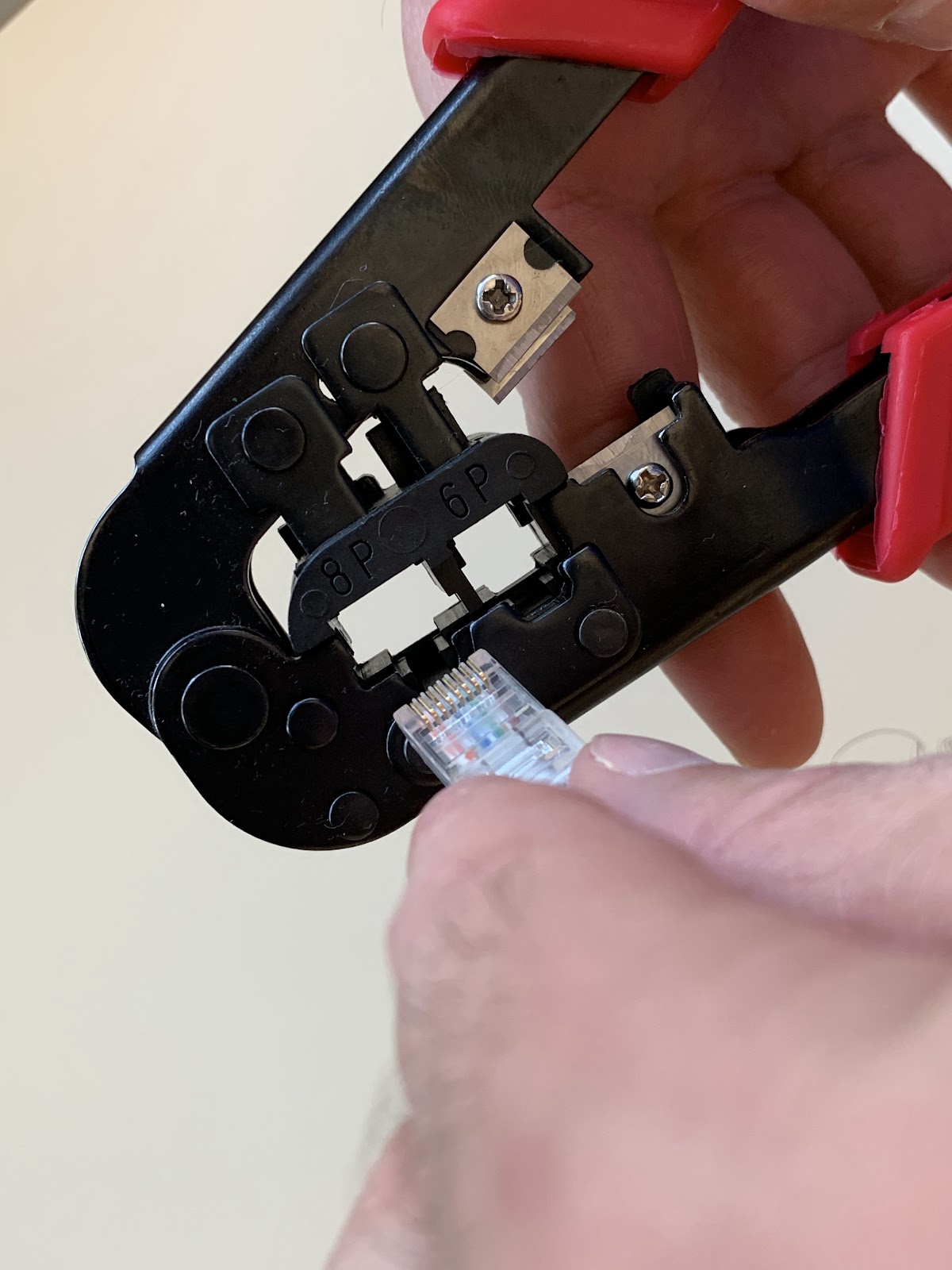

Usamos la crimpadora, colocamos el conector en el orificio destinado al conector RJ45, viene marcado en la crimpadora con la indicación 8P, apretamos fuertemente las manetas rojas de la crimpadora para conseguir cerrar el conector y que se realice la conexión entre el cobre de los conectores de la clavija RJ45 y el cobre de los cables introducidos en dicho conector.

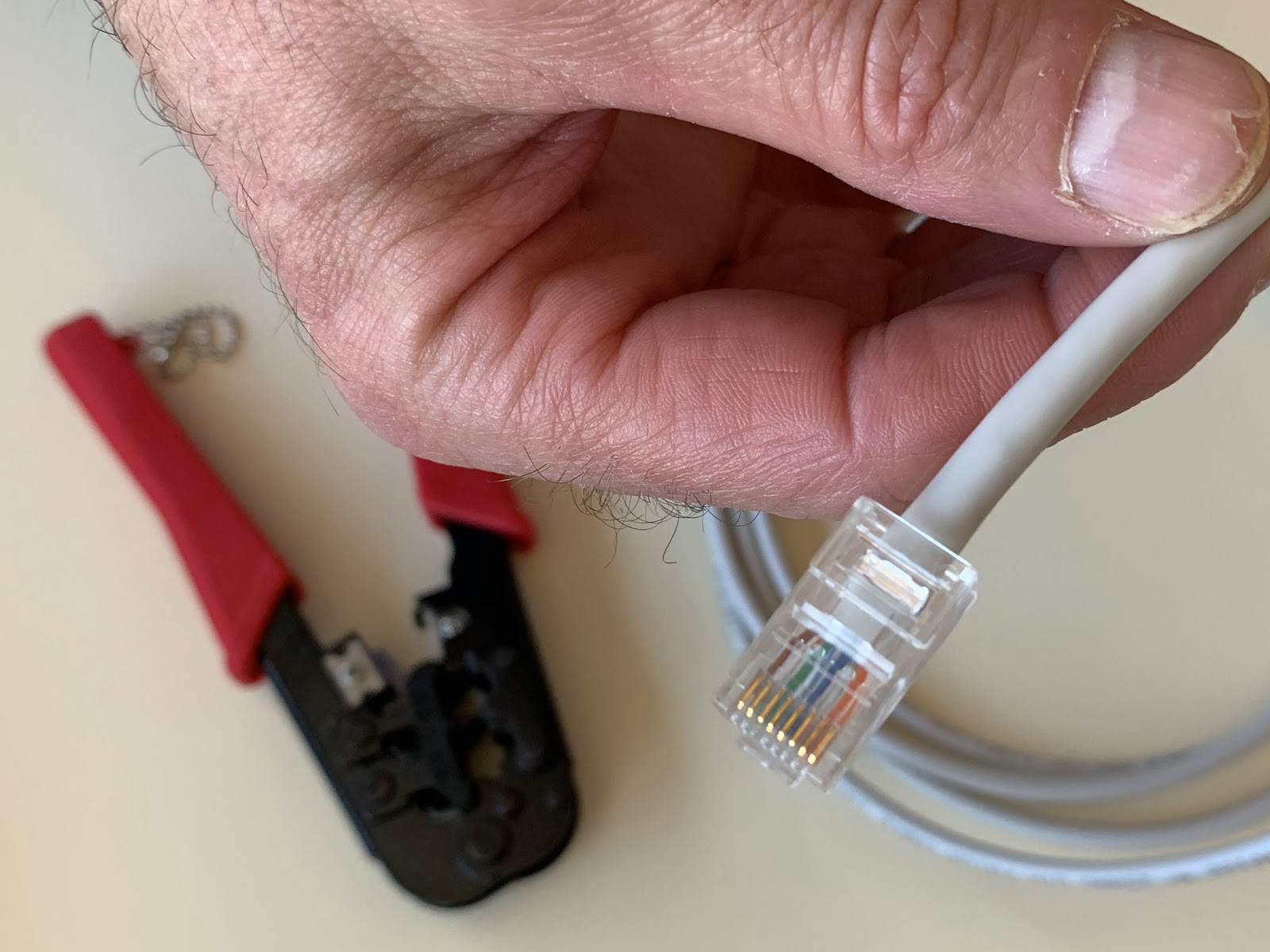

Una vez crimpado comprobamos que ha quedado fijado el conector correctamente y se ha sujetado con firmeza al cable.

.

Paso 7:

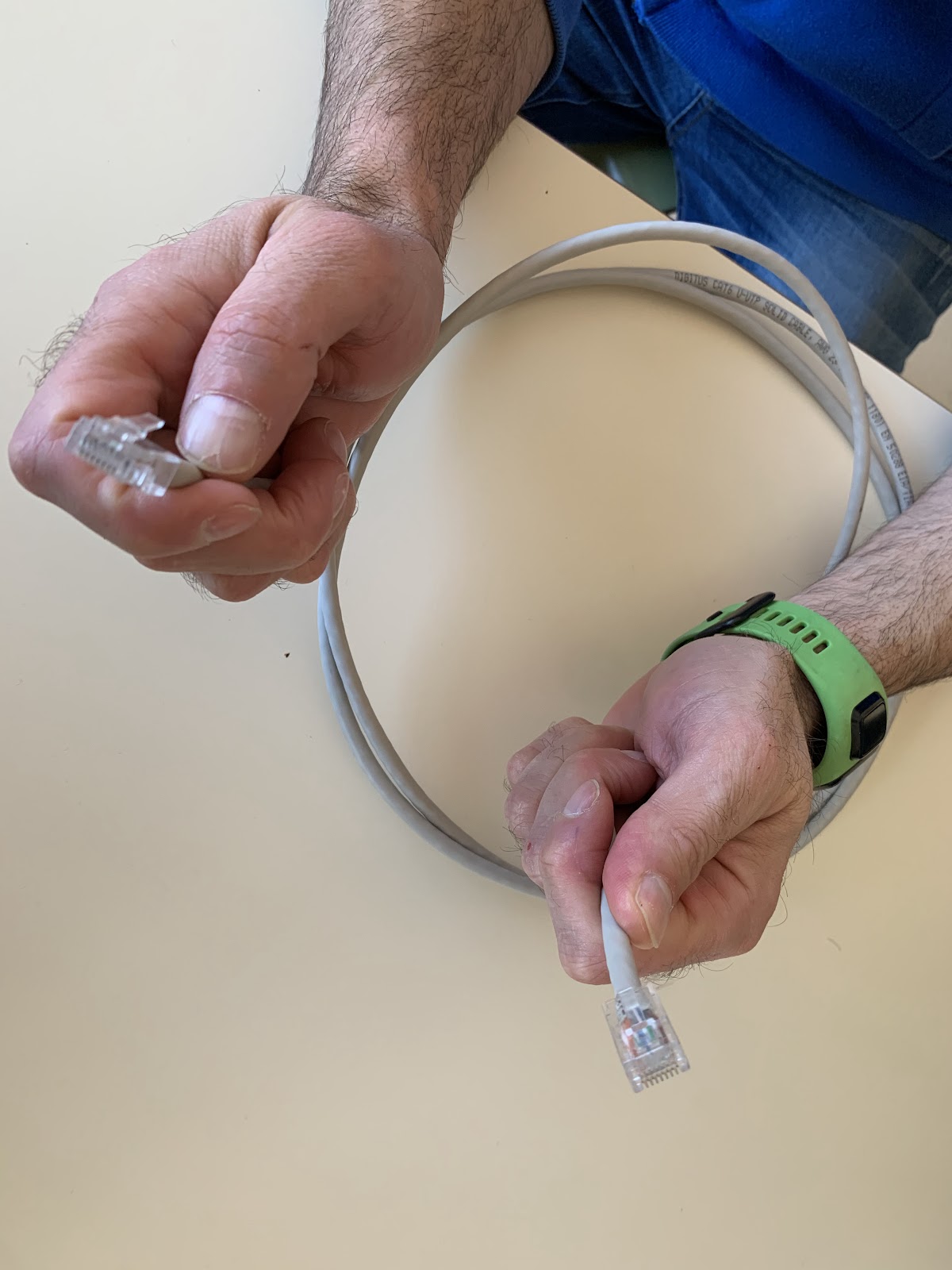

Repetimos los pasos 2 a 6 para colocar el conector en el extremo opuesto del cable, una vez acabado, el cable quedaría como se muestra en la fotografía.

Paso 8:

Probar el cable si funciona con el tester de cable.Si funciona debe iluminar los puntos 1 a 8 las dos partes del tester.
