Guía para montaje de una roseta en un cable Ethernet

Guía para montaje de una roseta en un cable Ethernet

Autores:WeiJie Hu , José Antonio López Rayos

Para realizar el montaje de la roseta, vamos a utilizar el siguiente material y herramientas que se relacionan:

1 Cable Tester RJ-45 Master NS-468

1 Impactadora

1 Crimpadora / con cortador de cables

1 Pelacables

1 Conector RJ45 hembra (roseta)

1 Cable Ethernet UTP categoría 5E

1º Retiramos la cubierta protectora de cable con el pelacables, descubriendo los  hilos de cobre para poder trabajar con los pares.

2º Separamos los pares de cobre quitando el trenzado de los mismos, debemos estirarlos en el mismo proceso.

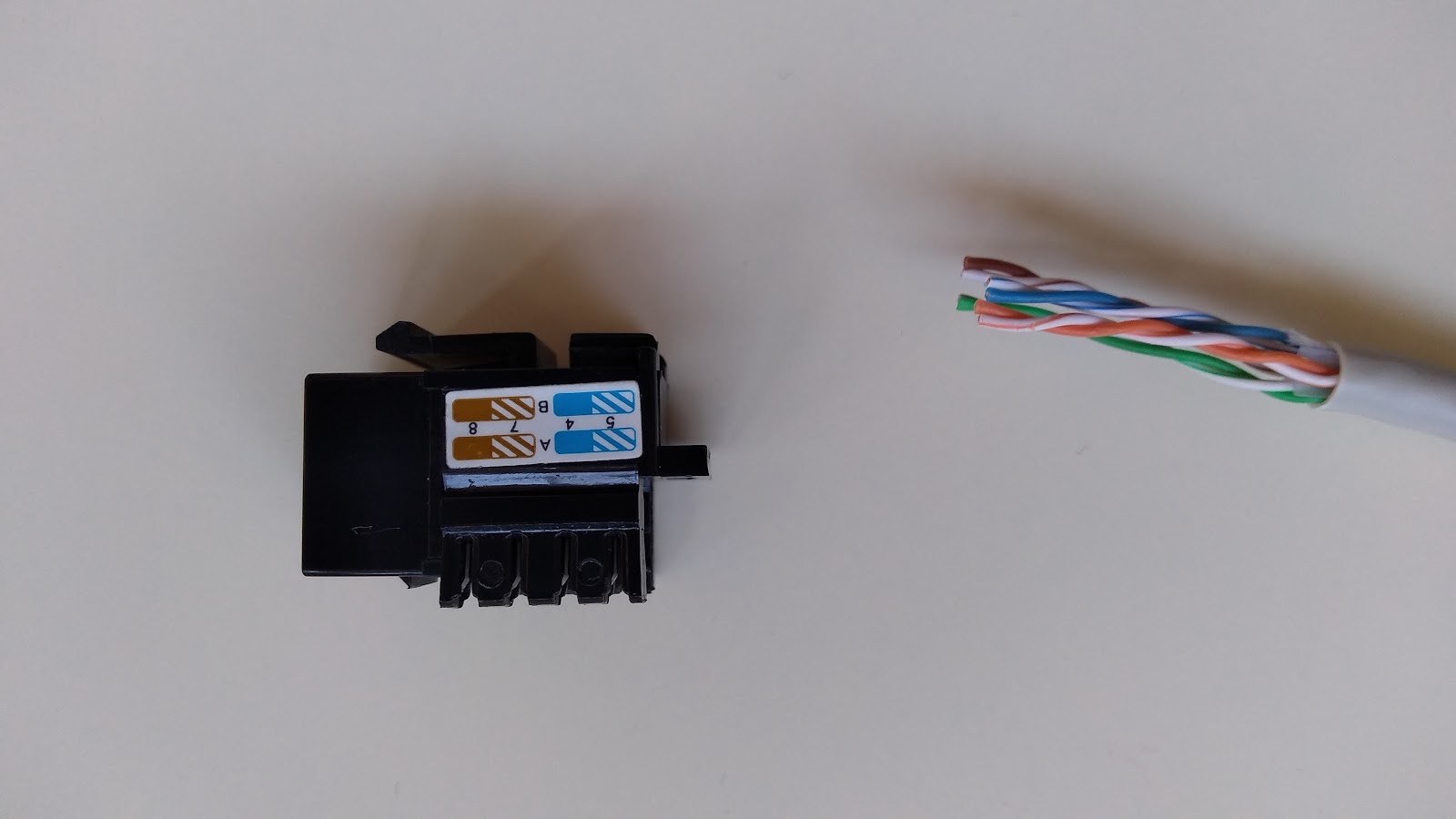

3º En el conector nos viene indicado el orden de colores para colocar los pares, según utilicemos la norma T-568A o T-568B, tal como se muestra en la imagen. Nosotros en este caso vamos a emplear la norma T-568B

4º Colocamos los cables en la roseta según la norma T-568B, dejándolos preparados para su fijación empleando la impactadora. Una vez que sean fijados con la impactadora quedarán perfectamente ajustados.

5º Una vez presentados los cables en el conector hembra con el orden de la norma vamos a utilizar la impactadora para su fijación.

6º Colocando la impactadora presionaremos hacia abajo, hemos utilizado la imactadora colocando la tijera de corte hacia la parte exterior de modo que al presionar realiza un corte del cable sobrante, tal como se muestra en la fotografía.

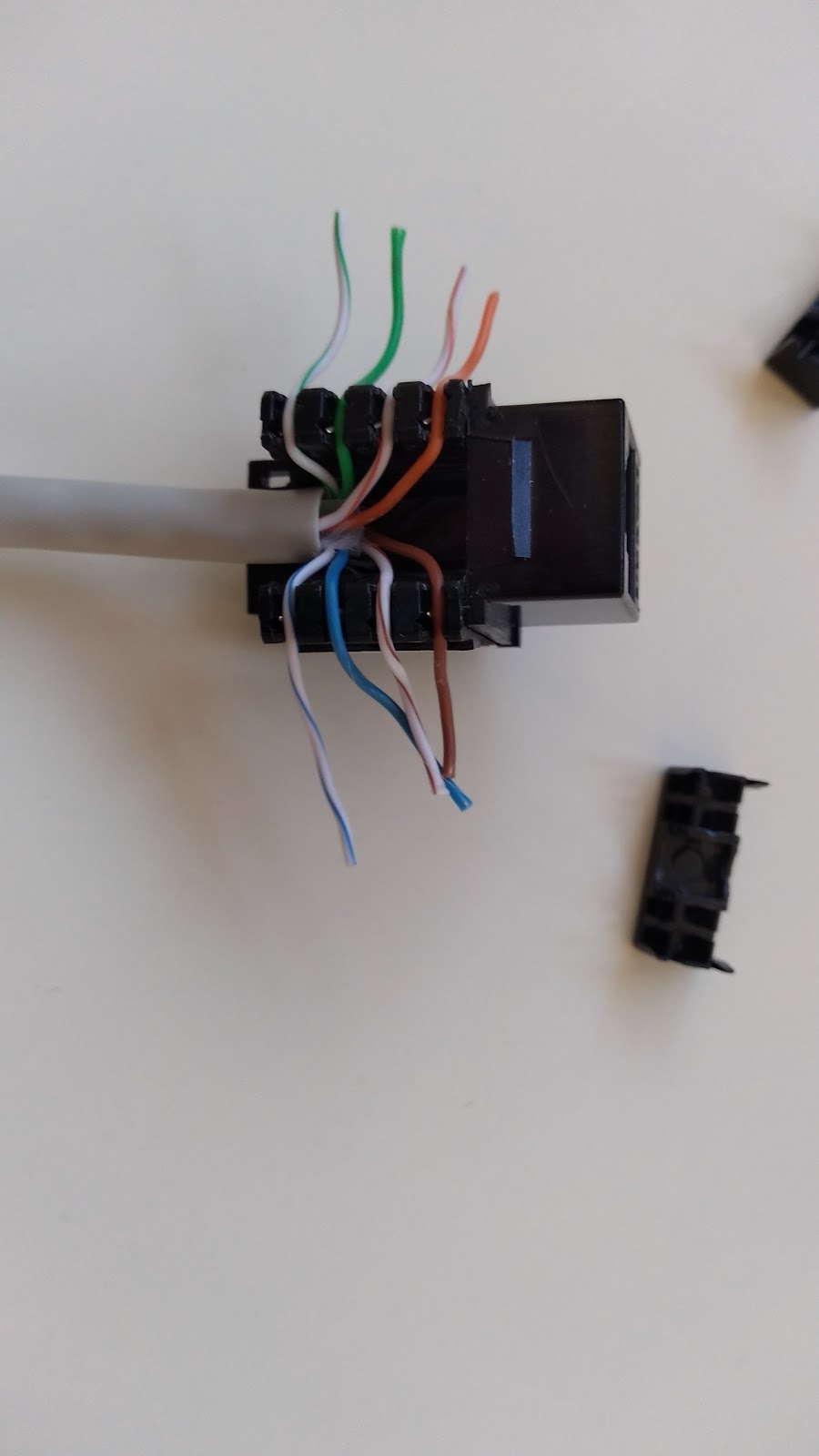

7º Una vez fijados los pares de cobre al conector utilizando la impactadora, quedaría del siguiente modo:

8º Procederemos a colocar los protectores de plástico que cubren la parte del conector donde están fijados los pares de cobre, tal como muestra la imagen:

9º  Ahora colocamos la roseta en su ubicación en la tapa protectora que irá fijada a la pared

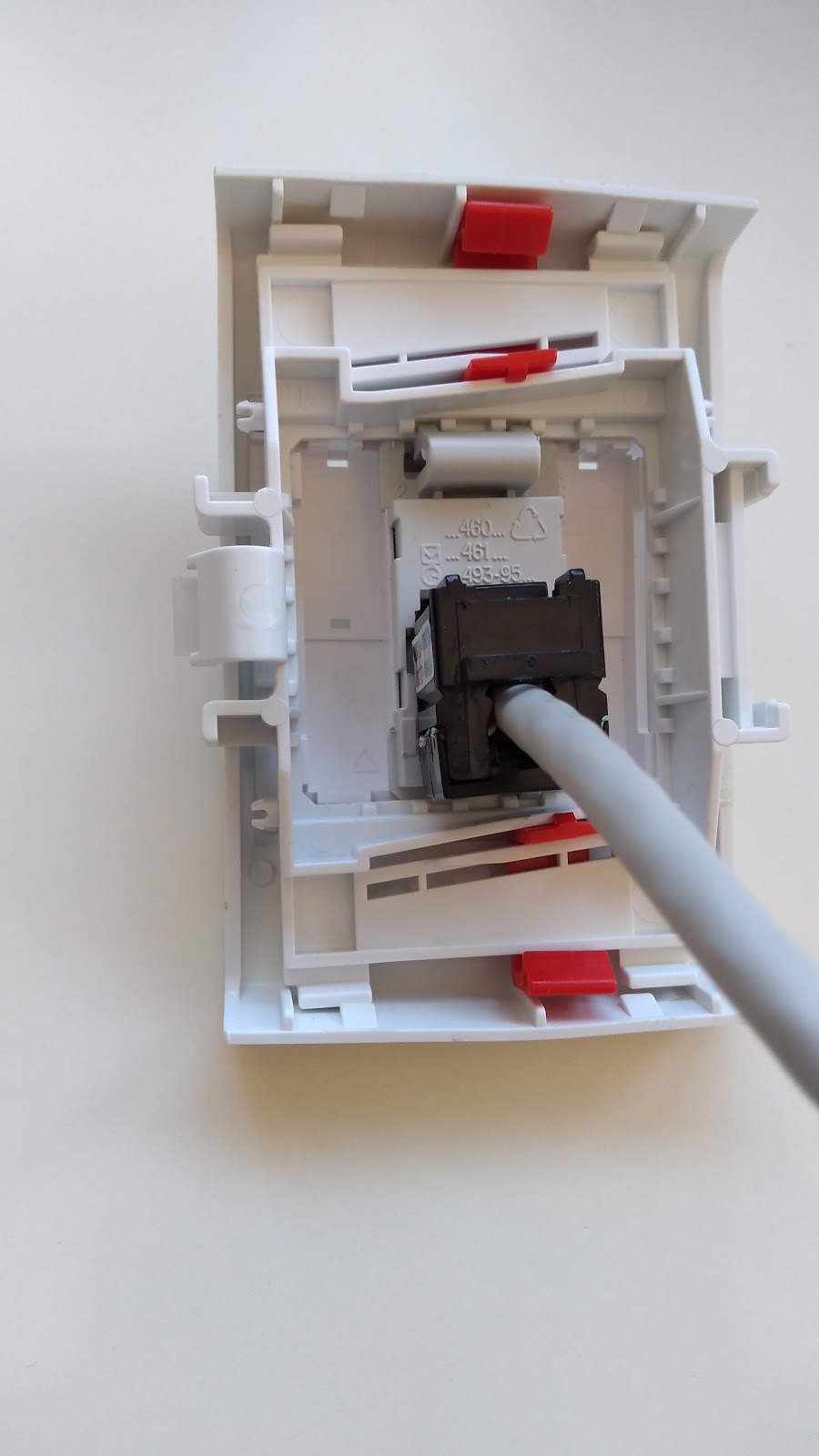

10º La roseta ha sido fijada en su tapa protectora observamos en la fotografía como ha quedado

11º Finalmente, utilizando un latiguillo de ethernet con conectores RJ45 y el Cable Tester vamos a verificar que la roseta ha quedado perfectamente montada. Conectamos un extremo del latiguillo Ethernet a la roseta y el otro a una de las entradas del cable tester, del mismo modo el conector RJ45 del otro extremo del cable fijado a la roseta lo conectamos en el auxiliar del cable tester. Comprobamos que secuencialmente todos los led del 1 al 8 se encienden a la par en verde.
