Instalación de un patch panel

Instalación de un patch panel

Autores : WeiJie Hu , José Antonio López Rayos

Para realizar el montaje de un patch panel, vamos a utilizar el siguiente material y herramientas que se relacionan:

1 Cable Tester RJ-45 Master NS-468

1 Impactadora

1 Crimpadora / con cortador de cables

1 Pelacables

1 Conector RJ45 hembra (roseta)

1 Cable Ethernet UTP categoría 5e

1 Patch panel de 24 puertos

Vamos conectar el cable UTP al puerto número 1 del Patch Panel, tal como se indica:

Paso 1 Retiramos la cubierta protectora de cable con el pelacables, descubriendo los  hilos de cobre para poder trabajar con los pares.

Paso 2 Separamos los pares de cobre quitando el trenzado de los mismos, debemos estirarlos en el mismo proceso.

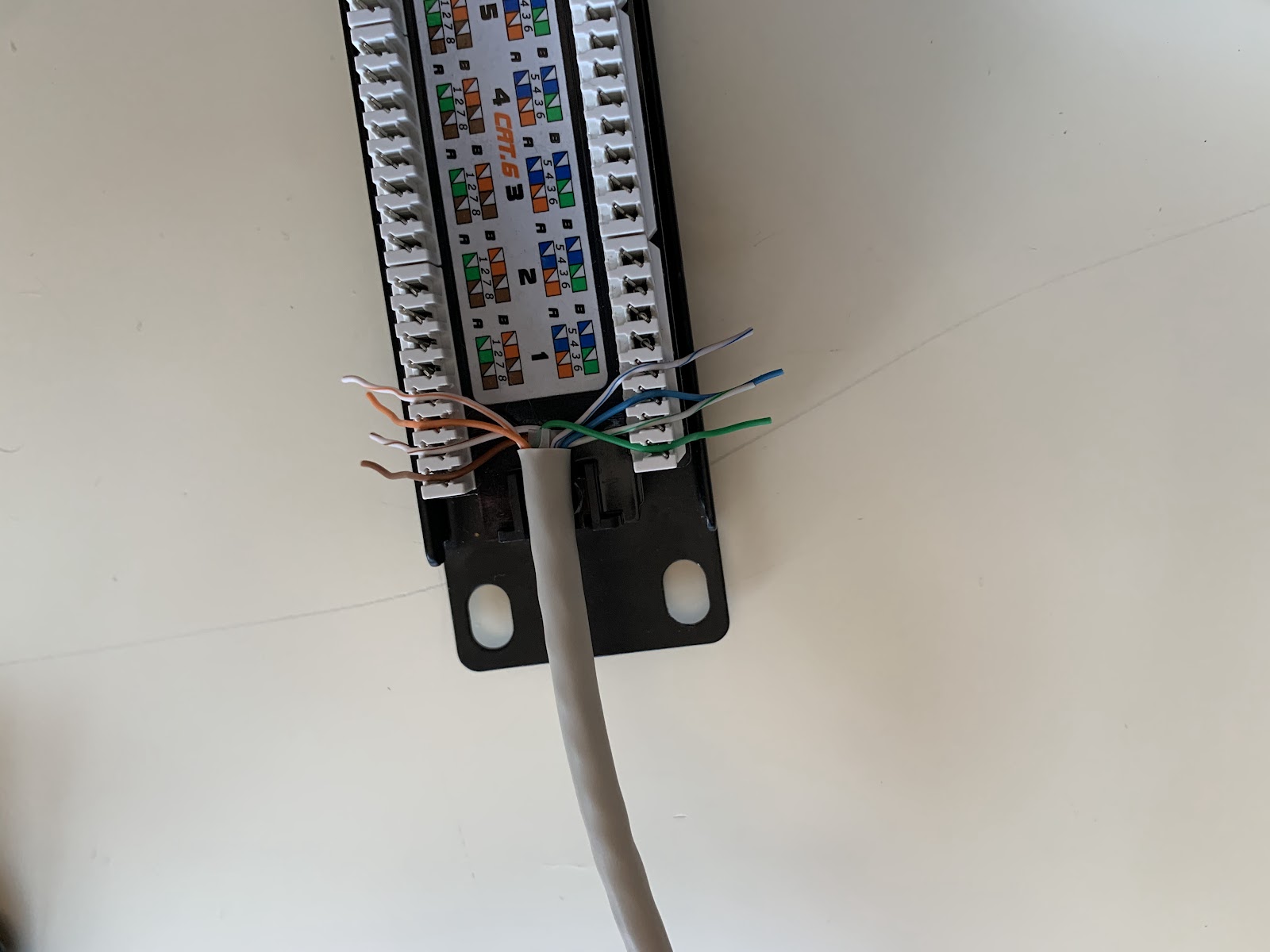

Paso 3 En el patch panel nos viene indicado el orden de colores para colocar los pares, según utilicemos la norma T-568A o T-568B, tal como se muestra en la imagen. Nosotros en este caso vamos a emplear la norma T-568B

Paso 4 Utilizamos la impactadora, una vez presentados los cables en las ranuras de conexión del patch panel, para que queden fijados en sus ranuras y a su vez cortamos y retiramos la parte sobrante de cable.

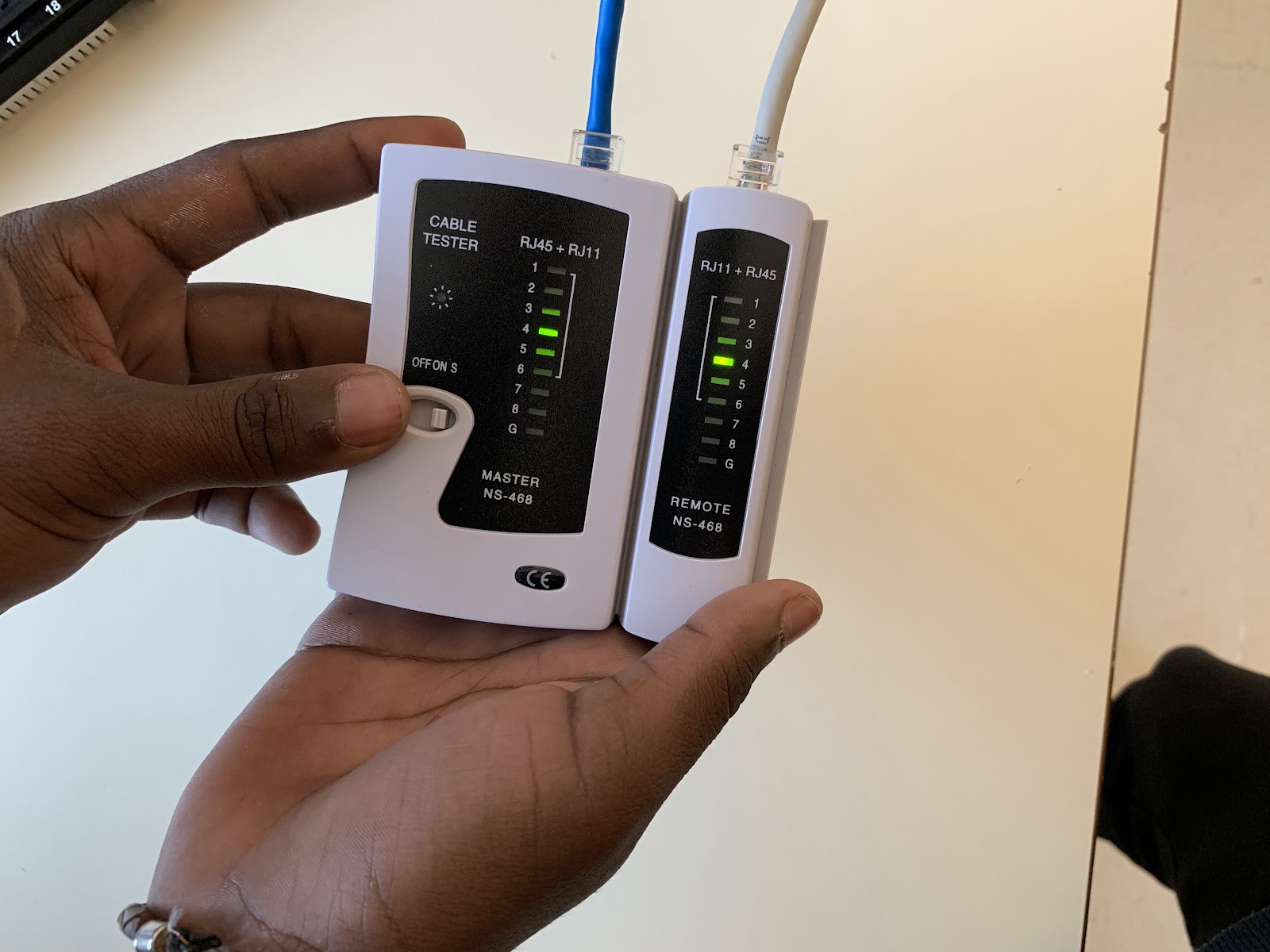

Paso 5 Finalmente, utilizando un latiguillo de ethernet con conectores RJ45 y el Cable Tester vamos a verificar que el patch panel ha quedado perfectamente montada. Conectamos un extremo del latiguillo Ethernet al patch panel y el otro a una de las entradas del cable tester,
