INTRODUCCIÓN:


Con la siguiente guía vamos a ver como se realiza el test de un cable de red para comprobar si funciona correctamente, para ello vamos a emplear los siguientes elementos:

1 Latiguillo de cable UTP categoría 6 que ha sido crimpado con dos conectores RJ45 en sus extremos, siendo un cable de red directo, tiene la misma configuración en el orden de pares de cobre en los dos conectores de sus extremos, según la norma TIA 568B







1 Testeador digital de cable Comprobador De Cables De Red ( Un sistema de iluminación LED muy sencillo le notifica de qué pares son completamente funcionales y cuáles son defectuosos )








El método más sencillo para comprobar un cable de red, se realiza con un dispositivo conocido como comprobador de cable de red, o network cable tester; se trata de un pequeño equipo electrónico que evalúa cada uno de los hilos de cobre que componen el cable. Cabe mencionar, que usualmente, los fallos que pueden presentar estos cables UTP están relacionados con mal montaje de los conectores, cruces de cables (no han seguido correctamente el orden de la norma con los que hemos crimpado los conectores RJ45) y cortocircuitos.
Todos estos fallos suelen ser fácilmente detectados con el  comprobador de cable de red.
Para utilizar el comprobador, es necesario tener en cuenta los siguientes pasos:
  1. Conectar los extremos del cable de red a las partes del comprobador.
  2. Esperar a que el dispositivo indique  si existe un fallo, para ello se encenderán los leds de color numerados del 1 al 8 , tanto en el cuerpo principal del tester como en el conector remoto.
Si apreciamos fallos al testear el cable debemos de volver a realizar el crimpado de los conectores.


GUÍA EXPLICATIVA DEL PROCESO CON IMÁGENES:

Utilizando el Cable Tester vamos a localizar los conectores RJ-45 donde conectar el cable

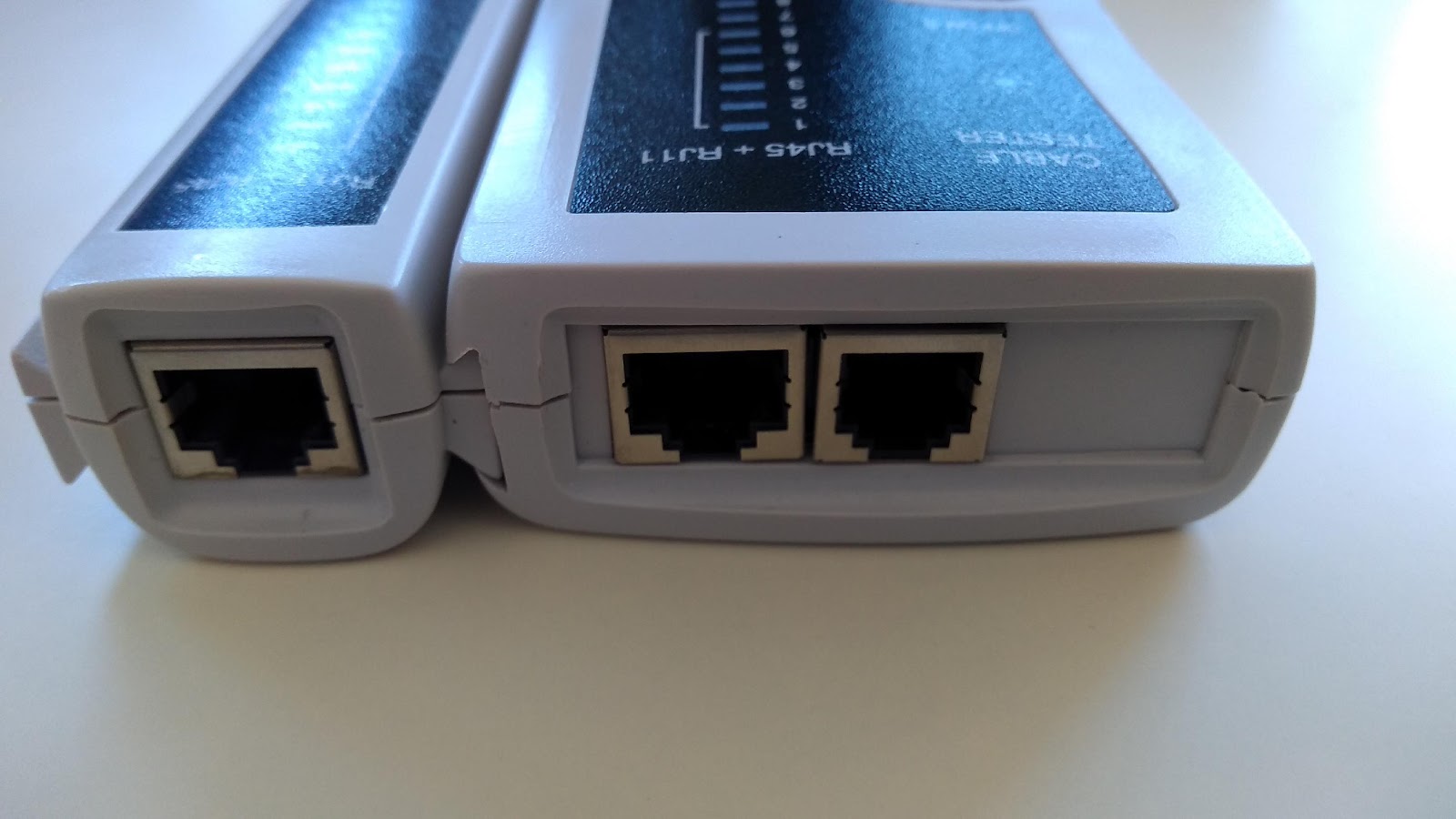

Podemos ver los dos conectores RJ-45, así como un conector RJ-1 que no vamos a utilizar.


Conectaremos los dos extremos del cable a los puertos RJ-45 del conector, tal como podemos observar en la fotografía







Los indicadores led (se encienden secuencialmente desde la posición 1 hasta la 8) y  nos muestran que el cable funciona correctamente





Hemos comprobado que el trabajo realizado ha sido bueno y el cable funciona correctamente.

GRACIAS, eso ha sido todo.-
